污泥桨叶干燥机的选型-江苏渊江源干燥工程有限公司

信息来源:本站 | 发布日期: 2021-07-08 | 浏览量:
关键词:污泥干燥机,污泥干化机,污泥桨叶干燥机
工艺参数:
1、物料:污泥
2、初水份:80%
3、终水份:30%
4、湿处理量:4000kg/8h
5、干品堆积比重:~1g/cm3
6、干燥温度:~170℃
7、进料温度:20℃
8、加热方式:饱和蒸汽
9、设备材质:物料接触部分SUS316L不锈钢,其余A3钢
10、安装:室内
11、电源:380V,50HZ,三相四线
12、环境:20℃,760mmHg,相对湿度: φ=80%
二、工艺计算:
1、湿处理量:500kg/h
2、水分蒸发量:358kg/h
3、干品产量:142kg/h
4、蒸发水分所需热量:213010kcal/h
5、物料升温所需热量:4544kcal/h
6、系统热损失(10%):21756kcal/h
7、系统所需总热量:239310kcal/h
8、蒸汽耗量:~435kg/h
9、对数平均温差:84℃
10、设备装载系数:85%
11、设备传热系数:65-70kcal/m2·℃
12、干燥所需面积:51.6m2(实取52m2)
通过计算,需要KJG-52m2型空心桨叶干燥机,1台满足该产能。
三、设备概述:

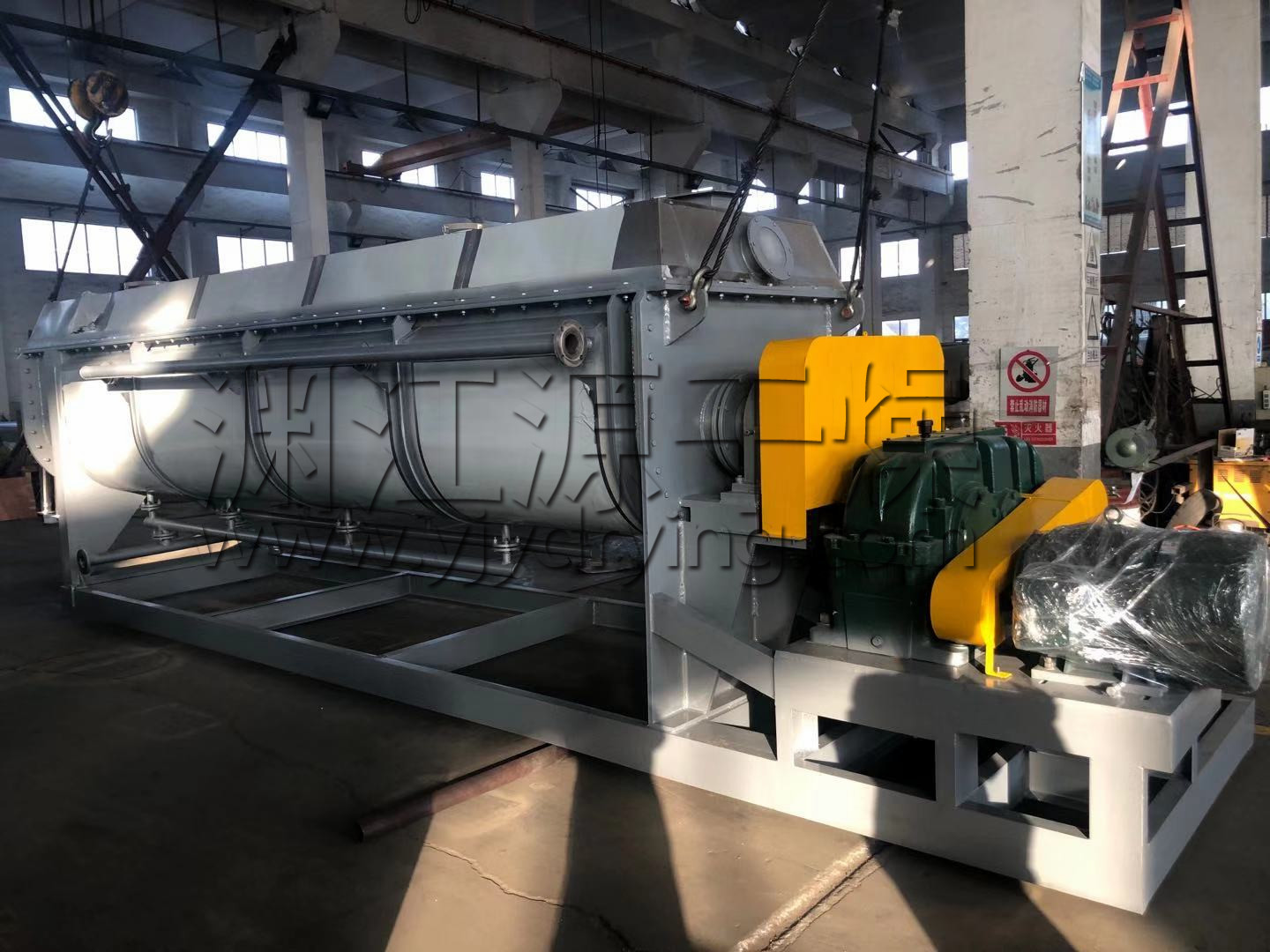

根据物料干燥要求拟选用:KJG-52m2型空心桨叶干燥机     1台
(一)工作原理:
空心轴上密集排列着楔型中空桨叶,热介质蒸汽经空心轴流经桨叶,单位有效容积内传热面积很大。传热介质通过旋转接头,流经壳体夹套及空心搅拌轴,空心搅拌轴依据热介质的类型而具有不同的内部结构,以保证******的传热效果。
在桨叶及夹套通入热介质加热的同时,出料口上部同时进行抽湿,这样大大增加了设备的干燥强度。蒸发出来的水份由抽湿风机带出干燥机。
(二)设备特性:
1、桨叶干燥机能耗低:由于间接加热,没有大量携带空气带走热量,干燥器外壁又设置保温层,故热损失很小。
2、桨叶干燥机系统造价低:单位有效容积内拥有巨大的传热面,就缩短了处理时间。设备尺寸变小,减少了占地面积。
3、处理物料范围广:使用不同热介质,既可处理热敏性物料,又可处理需高温处理的物料。
4、环境污染小:携带空气量很少,粉尘物料夹带很少。
5、操作费用低。

6、操作稳定:由于楔型桨叶特殊的压缩-膨胀搅拌作用,使物料颗粒充分与传热面积接触,在轴向区间内,物料的温度、湿度、混合温度及梯度都很小,从而保证了工艺的稳定性。
